Факельные сепараторы
Факельные сепараторы от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Факельные сепараторы

Факельные сепараторы

Факельные сепараторы
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

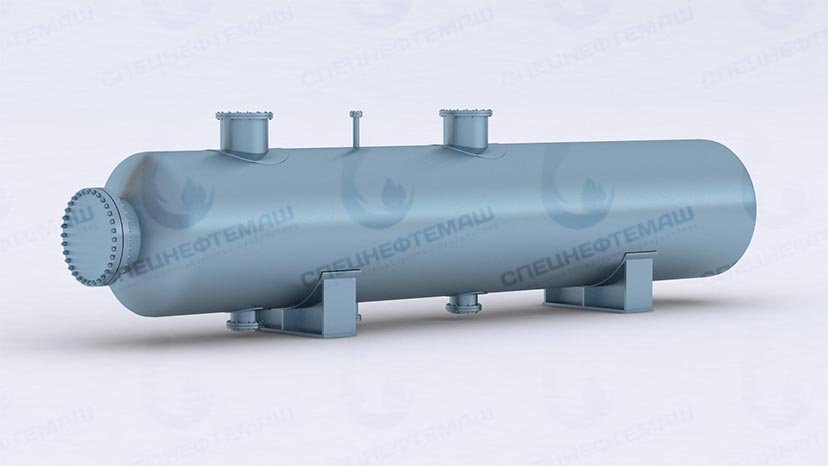

Факельный сепаратор ФС — это очистительное оборудование, служащее для отделения капель жидкости и других примесей от газа, поступающего на факел.

Области использования

Сепаратор ФС является частью факельной установки и применяется в промышленном производстве в т.ч. на газораспределительных станциях.

Аппаратный узел входит в факельную систему, которая перегоняет нефть, газ и другие продукты нефтехимической промышленности, а также применяется при очистке других природных ресурсов.

Условия применения

Условия применения фильтр сепараторов ФС различаются температурой (до -60 градусов Цельсия), сейсмичностью (до 9 баллов по 12 бальной шкале).

Сепаратор факельный размещают на открытой и закрытой обогреваемой площадке, в зависимости от температуры.

Классификация факельных установок

Классификация факельных сепараторов

Место расположения:

  • высотные (горелка находится в верхней части);
  • наземные (горелка находится в нижней части).

Высота установок:

  • средняя ( до 25 метров);
  • высокая (от 25 метров).

По силе давления:

  • низкое давление (до 0,2 Мпа);
  • высокое давление (от 0,2 Мпа).

Материальное исполнение

Факельные системы производятся на основе стандартов качества ТУ 3615-001-24009276-2015 и ОСТ 26291-94.

Условное давление в аппарате не должно превышать 4 Мпа.

Объем емкости варьируется от 4 до 140 м3.

Исполнение факельных коллекторов зависит от условий эксплуатации:

  1. Если температура на открытой площадке не ниже -40 градусов Цельсия, то используемое климатическое исполнение - сталь конструкционная низколегированная для сварных конструкций, гарантирующая ударную вязкость при т=-40 гр.С., а также после механического старения. Марка стали 09Г2С-12.
  2. Если температура варьируется от -40 до -60 градусов Цельсия на открытой площадке, то используемое климатическое исполнение - сталь конструкционная низколегированная для сварных конструкций, гарантирующая ударную вязкость не ниже 30 Дж/см2 (3 кгс×м/см2) при температуре испытания минус 60 °С. Марка стали 09Г2С-8.

Чтобы рассчитать цены на сепаратор для очистки, то необходимо уточнить конструкцию факельного сепаратора.

При поставке факельных сепараторов должны соблюдаться следующие требования:

  • полное сжигание без образования промежуточных продуктов;
  • стабильное положение факела при перемене состава и объема газов;
  • безопасная воспламеняемость;
  • нет яркого света;
  • нет шума.
Ис­­­пол­­­не­­­ние 1 2
Сред­­няя тем­­­пе­­­ра­­­ту­­­ра са­­­мой хо­­­лод­­­ной пя­­ти­­­днев­­­ки, °C не ни­­же -40 от -40 до -60
Тем­­­пе­­­ра­­­ту­­­ра ра­­­бо­­­чей сре­­­ды, °C от -30 до +50 от -55 до +50
Ма­­­те­­­ри­­ал ос­­­нов­­­ных де­­­та­­­лей 09Г2С-12  ГОСТ 5520-79 09Г2С-8  ГОСТ 5520-79

Принцип работы и способ очистки.

Факельный сепаратор – это горизонтальный цилиндр с сетчатыми насадками уголковой и вертикальной. Этапы очистки следующие:

  1. Смесь газа и жидкости попадает во входной штуцер;
  2. Смесь равномерно распределяется при помощи уголковой насадки и конденсат частично оседает;
  3. Дальше смесь попадает в вертикальную сетчатую насадку, где проходит второй этап очистки от жидких капель;
  4. Итоговый этап очистки происходит в гравитационном осаждении, где с помощью гравитационных сил жидкость отделяется от газа;
  5. Выделенная жидкость попадает в дренажную емкость.

По желанию заказчика сепараторы для очистки газа от жидкости могут поставляться с термообработкой и без.

Аппараты без термообработки работают в средах, в которых природный газ отвечает следующему составу:

  • Сероводород не более 0,001%;
  • Есть жидкая фаза конденсатных смесей;
  • Есть вода;
  • Есть газ метанол;
  • Есть соединения замедляющие коррозию (ингибиторы).

Аппараты с термообработкой функционируют в средах, где природный газ отвечает следующему составу:

  • Сероводород не более 70%;
  • Углекислый газ не более 70%;
  • Есть жидкая фаза конденсатных смесей;
  • Есть вода;
  • Есть газ метанол;
  • Есть соединения замедляющие коррозию (ингибиторы).

Такому цилиндру присваивается категория V по РТМ 26-02-63-83.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Пример условного обозначения при заказе факельного сепаратора

Факельный сепаратор ФС-1600-2-Т-И
1600 – внутренний диаметр в мм; 2 – материальное исполнение (сталь 09Г2С-8); Т – с термообработкой; И – с деталями для изоляции.

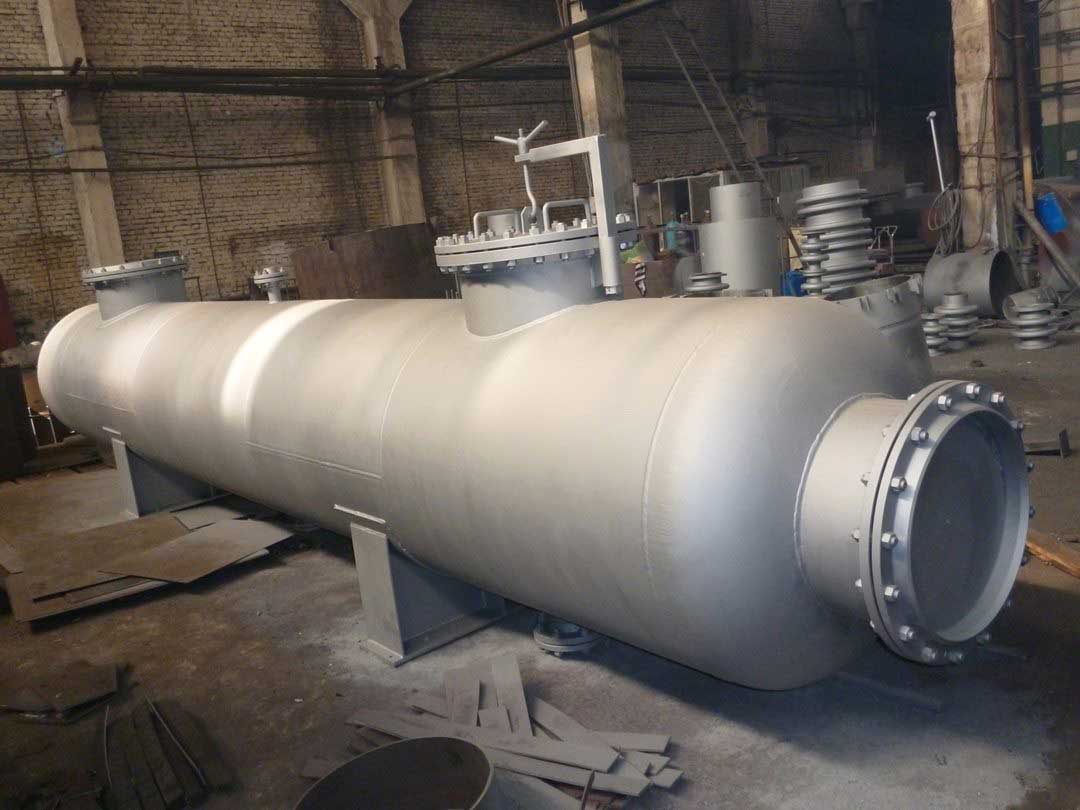

Производство факельных сепараторов

Производство факельных сепараторов

Компания «Спецнефтемаш» производит очистительное оборудование для различных сфер производства с эффективностью фильтрации не менее 99%.

Продажа факельных сепараторов может быть предложена в блочном исполнении.

Вся продукция отправляется транспортными компаниями как в любую точку России, так и за рубеж.

Большой опыт в производстве емкостного оборудования и жесткий контроль качества позволяет нам производить факельные аппараты для различных сред в т.ч. и высокоагрессивным.

Все аппараты проходят испытания на требования технике безопасности и санитарных норм. У нас продувка оборудования обязательна при производстве сепараторов факельных.

Информация для Заказчиков

Связавшись c нашей компанией по контактным данным на сайте вы можете получить:

  • всю информацию о производстве и реализации сепараторов факельных ФС 1000 и данные как купить факельные сепараторы в Яровое;
  • полный прайс-лист и цену на факельный сепаратор ФС;
  • полную информацию о разработке технической документации на факельные сепаратор.

Типовые чертежи:

Чертеж 1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Обоз­на­че­ние Наз­на­че­ние Ус­лов­ное обоз­на­че­ние се­па­ра­то­ра
    1000-1 1800-1 2400-1 3200-1
    1000-2 1800-2 2400-2 3200-2
    Кол. Про­ход ус­лов­ный Dy, мм Кол. Про­ход ус­лов­ный Dy, мм Кол. Про­ход ус­лов­ный Dy, мм Кол. Про­ход ус­лов­ный Dy, мм
    А вход га­за 1 400 1 400 1 1000 1 1400
    Б вы­ход га­за
    В вы­ход жид­кос­ти 100 150 200 300
    Г дре­наж 150 100 150
    Д для урав­ни­тель­ной ли­нии 50 50 50 50
    Е для про­вар­ки
    Ж люк-лаз 450 450 450 450
  • Услов­ное обоз­на­че­ние се­па­ра­то­ра Но­ми­наль­ный объ­ем, м3 Произ­во­ди­тель­ность по га­зу, м3/ч (м3/сут­ки) Дав­ле­ние МПа, (кгс/см2) D Sk Sd L I Мас­са, кг
    ра­боч. рас­чет.
    1000-1 4 41700 (1000000) 0,5 (5) 0,6 (6) 1000 6 6 6780 6000 2150
    1000-1-Т 8 8 2550
    1000-2 6 6 2150
    1800-1 25 125000 (3000000) 1800 8 8 10350 9000 5650
    1800-1-Т 10 10 6650
    1800-2 8 8 5650
    2400-1 60 208300 (5000000) 2400 8 10 13650 12000 10300
    2400-1-Т 10 12 13690 12200
    240-2 8 10 13650 10300
    3200-1 140 417000 (10000000) 3200 10 12 18115 16000 21100
    3200-1-Т 12 14 24200
    3200-2 10 12 21100
