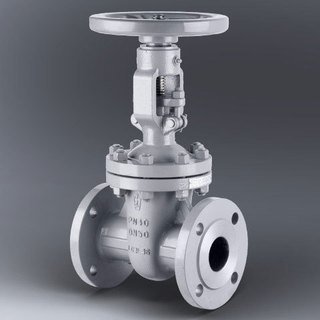

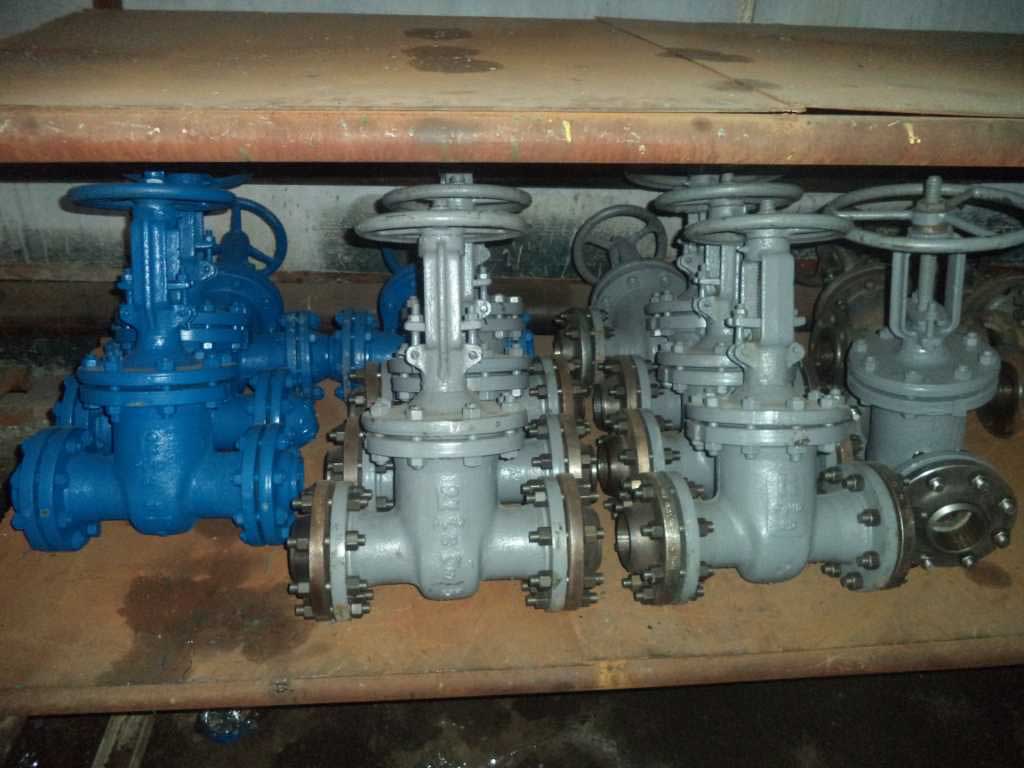

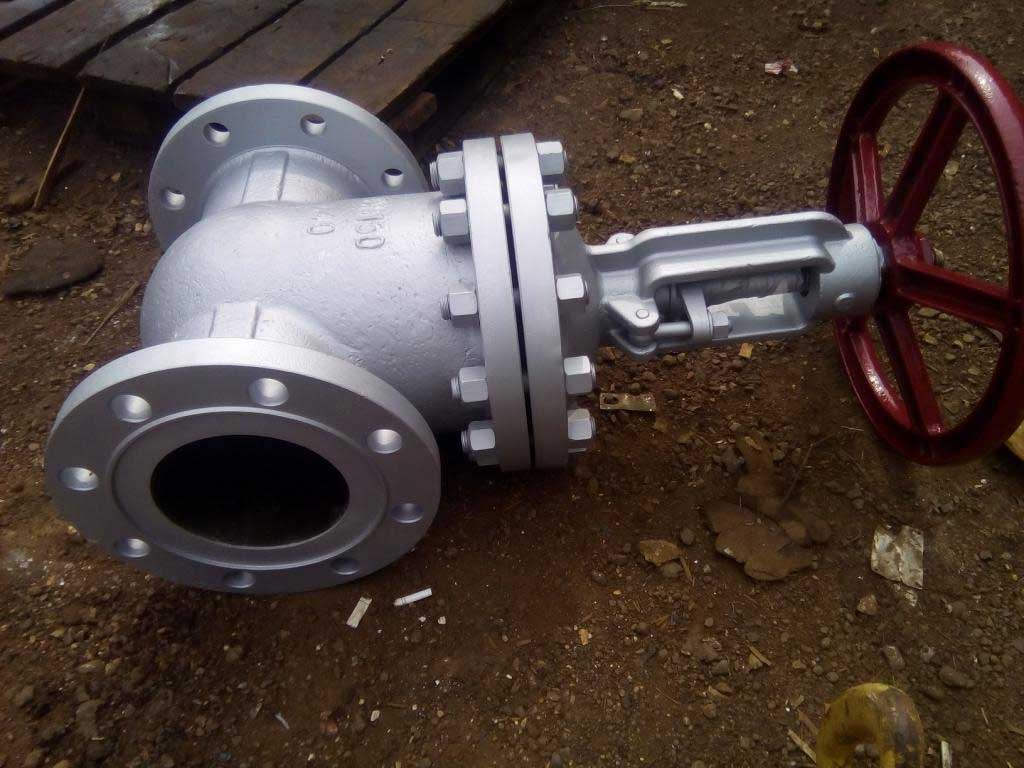

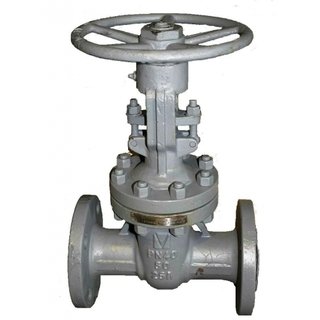

30С15НЖ задвижка стальная параллельная


сталь
фланцевое
ручное (маховик)
450 °C
сальниковая набивка
А, В, С
ТРГ
Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды
Задвижка 30с15нж с выдвигающимся шпинделем устанавливается в магистрали (водные, нефтяные или газовые) с диаметром прохода 50…500 мм. Максимальное давление рабочей среды не должно выходить за пределы 4Мпа, а температура - находиться в диапазоне -40…+450 градусов.
Особенности конструкции и эксплуатации
- Производятся для разных видов установки: надземной или колодезной
- Минимальное гидросопротивление позволяет использовать конструкцию в качестве запорной на магистральных трубопроводах, где носитель движется с очень высокой скоростью
- Для химически агрессивных сред и в трубопроводах, транспортирующих вязкие жидкости, используется задвижка 30с15ж диаметром 200 мм
- Климатические особенности эксплуатации механизма определяются ГОСТ 15150-69
- Подсоединения осуществляется при помощи фланцев, а управление – может быть ручным или электроприводным (второй вариант изготавливается на заказ)
Основные технические данные и параметры

- Тип: Задвижка клиновая с выдвижным шпинделем
- Рабочая среда: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы, применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от минус 40 °С до плюс 450 °С, окружающего воздуха не ниже минус 40 °С
- Условное рабочее давление: PN 4,0 МПа (40 кгс/см2)
- Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 2, ряд 2 (по умолчанию)
- Направление подачи рабочей среды: любое
- Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя). Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ»
- Управление: ручное (маховик)
- Установочное положение: любое
- Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У1"
Чтобы купить задвижки в Яровое, свяжитесь с менеджерами нашей компании любым удобным способом.
Габаритные и присоединительные размеры
Наименование |
Диаметр, мм номинальный |
L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | D0, мм | Масса, кг |
Задвижка 30С15НЖ Ду80 Ру40 | 80 | 310 | 195 | 160 | 8 | 18 | 480 | 575 | 210 | 50 |
Задвижка 30С15НЖ Ду100 Ру40 | 100 | 350 | 230 | 190 | 8 | 22 | 545 | 660 | 310 | 80 |
Задвижка 30С15НЖ Ду150 Ру40 | 150 | 450 | 300 | 250 | 8 | 26 | 705 | 870 | 400 | 140 |
Задвижка 30С15НЖ Ду200 Ру40 | 200 | 419 | 375 | 320 | 12 | 30 | 795 | 1010 | 400 | 210 |
![]() |
![]() |
Материальное исполнение
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной или анкерный: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25Л
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т

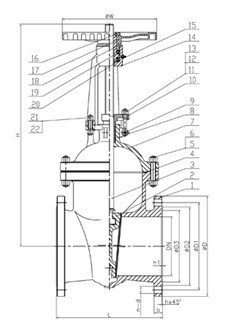

Конструктивное исполнение

- Корпус
- Диск
- Шток
- Прокладка
- Крышка
- Гайка
- Шпилька
- Сальниковое уплотнение
- Штифт
- Откидной болт
- Крышка сальника
- Гайка
- Ниппель
- Втулка резьбовая
- Втулка
- Маховик
- Гайка
Чертежи изделия у различных производителей; ГОСТы, ОСТы, ТУ

Зачастую, проектные организации, закладывают в проекты не таблицу фигур (30с15нж), а номер чертежа. При этом задвижки, производимые различными заводами, могут иметь идентичные технические характеристики. Чтобы облегчить потребителю поиск задвижки клиновой с выдвижным шпинделем 30с15нж, нужно знать основные номера чертежей, по которым изготавливается данное изделие различными производителями. Вот их перечень:
- ЗКЛ2,
- ЗКЛ2-40,
- ЗКЛ 13004,
- ПТ11083,
- ТЛ 13001.
В нашу компанию поступает большое количество заказов на арматуру, в которых снабженцы просят подобрать определенный тип арматуры по ТУ. Необходимо помнить, что ТУ (Технические Условия) уникальны для каждого завода-изготовителя и имеют уникальное цифровое обозначение, по которому легко определить производителя. При поиске задвижки 30с15нж, клиенты чаще всего запрашивают наиболее распространенные в нашей стране ТУ изготовителей –
- ОСТ 12-58-85,
- ТУ 1212-1212-12121,
- ТУ2342342-121
Специалисты ООО НПО «Спецнефтемаш» помогут вам определить завод по номеру заводского чертежа или ТУ производителя, предложат аналогичную продукцию, с теми же техническими характеристиками, но имеющуюся в наличии или по более выгодной цене.
